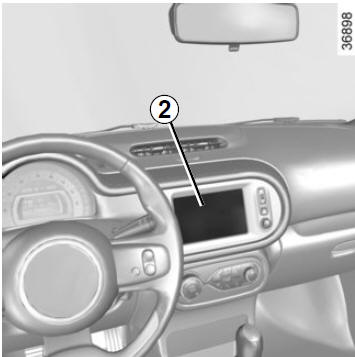

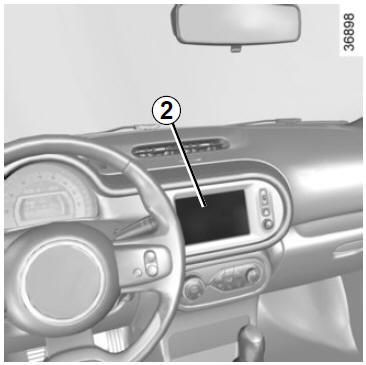

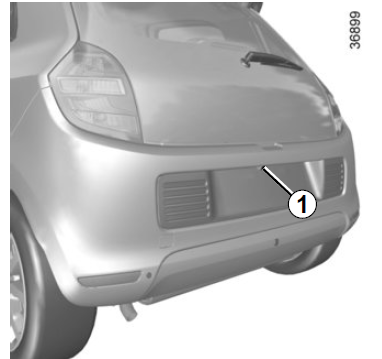

Funzionamento All’inserimento della retromarcia (e fino a 5 secondi circa dopo l’inserimento di un’altra marcia), la telecamera 1 situata nei pressi delle luci trasmette una vista dello spazio dietro il veicolo sul touch screen 2 accompagnata da una sagoma mobile e da una fissa.
Questo sistema è utilizzato inizialmente servendosi di una o più sagome (mobile per la traiettoria, fissa per la distanza).
Quando la zona rossa viene raggiunta, aiutatevi con la rappresentazione del paraurti per fermarvi in modo preciso.
Nota:
Questa funzione è un aiuto supplementare. Quindi non vi
esime in nessun caso dalla normale vigilanza e dalla
responsabilità in caso d’incidente.
Il conducente deve sempre prestare massima attenzione alle situazioni improvvise che possono verificarsi nella circolazione stradale. Prima di iniziare la manovra verificate in particolare la presenza di ostacoli mobili (come un bambino, un animale, una bicicletta o un passeggino) o di oggetti troppo piccoli per essere rilevati a colpo sicuro (paracarri bassi, picchetti...). |

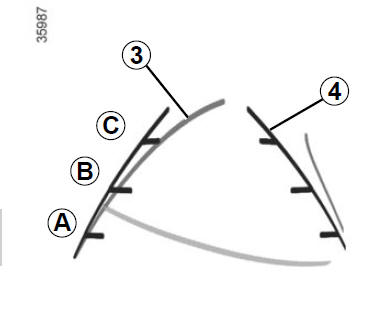

Sagoma mobile 3 (a seconda del veicolo) È rappresentata in blu sullo schermo 2.
Indica la traiettoria del veicolo in funzione della posizione del volante.
Sagoma fissa 4 La sagoma fissa è composta da riferimenti colorati A, B e C che indicano la distanza dietro il veicolo:
Questa sagoma resta fissa e indica la traiettoria del veicolo se le ruote sono allineate.
Questa funzione è un aiuto supplementare. Quindi non vi
esime in nessun caso dalla normale vigilanza e dalla
responsabilità in caso d’incidente.
Il conducente deve sempre prestare massima attenzione alle situazioni improvvise che possono verificarsi nella circolazione stradale. Prima di iniziare la manovra verificate in particolare la presenza di ostacoli mobili (come un bambino, un animale, una bicicletta o un passeggino) o di oggetti troppo piccoli per essere rilevati a colpo sicuro (paracarri bassi, picchetti...). |
Lo schermo rappresenta un’immagine invertita.
Le sagome sono una rappresentazione proiettata su terreno piano; questa informazione deve essere ignorata quando si sovrappone a un oggetto verticale o appoggiato a terra. Gli oggetti che compaiono sul bordo dello schermo possono essere deformati. In caso di luminosità troppo forte (neve, veicolo al sole...), la visione della telecamera può essere disturbata. Quando il bagagliaio è aperto o non è chiuso correttamente, la spia compare sul quadro della strumentazione e, a seconda del veicolo, lo schermo della telecamera scompare |
